主晶相方镁石熔点为2800℃，在真空中1600℃就开始升华，在还原气氛中2000℃以上开始升华，密度大于3.40g/cm，气孔率0%～10%，莫氏硬度5.5，抗碱性炉渣侵蚀性很强。方镁石常呈立方体、八面体或不规则粒状，立方体解理完全;线膨胀系数α=(14～15)×10/℃(0～1500℃)，并随温度升高而增大。

热导率λ=123.5W/(m·K) (100℃时)，随温度上升而下降。弹性模量为1.96MPa。化学性质稳定，在1500℃的高温下与除硅砖以外的各种耐火材料之间不起反应或弱反应。方镁石的晶粒尺寸随煅烧温度的提高和保温时间的延长而增大，相应的抗渣性也得到改善。中国对电熔镁砂的质量要求见表。

生产工艺

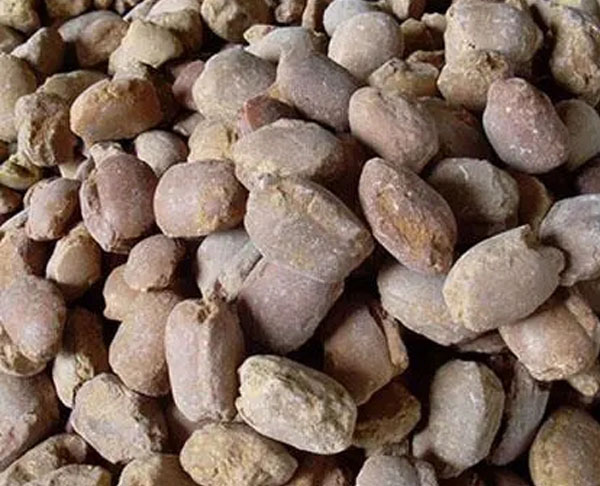

电熔镁砂的生产工艺流程短而简单，但设备投入和资源消耗大。我国电熔镁砂产业多采用电弧炉熔融天然菱镁矿石制备电熔镁砂，生产工艺技术装备落后，功率低、容量小、效率低、自动化程度低，生产出的电熔镁砂产品品位不高，导致镁资源利用率低，环境污染严重。
